SU-2数字界面是我们团队全新开发的一款高性能USB数字音频界面，采用了以最新ARM Cortex-M4为内核的微处理器作为USB数据部分的主控。SU-2采用了自主研发的超低抖动时钟系统（ACCUSILICON的AS-318B系列，达到飞秒级别的超低抖动），大容量FPGA作为Digital audio数据的处理核心，拥有标准的USB2.0 输入接口，丰富的输出接口，包括XLR平衡输出AES，同轴RCA和BNC，采用HDMI插座输出的I2S接口，完善的主时钟和字时钟（WCLK）输出.SU-2支持外置10Mhz时钟输入，采用常见的50欧姆输入阻抗设计。

  SU-2不单单是一款USB界面，还可以作为独立的主时钟产品使用。

 1.作为独立主时钟使用的时候，可以输出44.1K-384K的字时钟，或者输出22.5792Mhz-49.152Mhz主时钟。(不接USB的时候，会默认作为主时钟设备使用)

 2.当使用外置10Mhz时钟输入的时候，还可以作为频率转换器使用；支持10Mhz转换到44.1K-384K的字时钟，或者输出22.5792Mhz-49.152Mhz主时钟.

  SU-2是我们开发的全新架构USB界面，用于取代原来的SU-1；PCM采样率最高支持到PCM 768K，DSD最高支持到DSD1024。使用大型FPGA作为运算处理核心，我们将旗舰界面SU-6的部分FPGA算法技术下放到SU-2中；其定位于中高端界面，主要是采用了以下三项独有技术：

      1，全隔离技术（地线隔离），采用150Mbps的全隔离芯片，可以彻底隔离来自PC机的干扰；

      2，源同步技术和FPGA整形技术，对隔离之后的I2S信号，进行重新整形；从而消除了隔离芯片带来的加性抖动；

      3，自主开发的时钟系统，采用ACCUSILICON的高性能晶振，低相位噪声，低的抖动；也可以选择外置10Mhz时钟，支持各种原子钟，恒温晶振，GPDSO输入。

本产品支持两种AC电源电压，分别是230V和115V，国内默认发230V的，需要115V的请咨询后再拍下。

SU-2的价格是不包邮的，默认发顺丰，运费实收。

关于七天无理由退货：在不拆包装的情况下或者出现产品质量问题的时候，支持七天无理由退货。如果拆了包装，就不能以七天无理由退货了哦。谢谢亲们的理解。

• 驱动及相关资料的链接: https://pan.baidu.com/s/1pK7uaW7

  2019年6月更新驱动，最新版本是V4.67

• 最新驱动支持DSD1024和DSD NATIVE模式。

  密码: 请购买后咨询掌柜

  如果网盘下载不了，可以发email过来：leter15@foxmail.com

  If you can not download these files,

  please send an email to us：leter15@foxmail.com

•

• （标准配件是一条USB线，默认发货是不配电源线的）

•


• 技术指标：

  各输出接口支持的采样率：



  PCM: 44.1KHz,48KHz,88.2KHz,96KHz,

  176.4KHz,192KHz,352.8KHz,384KHz,705.6KHz,768KHz

  [其中I2S out支持全部采样率,S/PDIF最高支持384KHz,DOP128]

• 2.8 MHz (DSD64) - DOP,native

• 5.6 MHz (DSD128) - DOP,native

  11.2 MHz (DSD256) - DOP,native

  22.5792 MHz (DSD512) - DOP,native

•

  45.1584 MHz (DSD1024) - native



  [其中I2S out支持全部DSD格式,S/PDIF和AES/EBU支持DSD128 DOP模式]

  位宽：最高32 bit over I2S output

  最高24 bit over S/PDIF



  各接口电气标准：

  1，USB输入插座为标准的USB-B型母座，USB供电范围4.5V-5.1V；

  2，RCA接口输出标准的S/PDIF 信号，电平为550mV(接标准负载),输出阻抗为75欧姆；

  3，电源输入为115V/ 230V交流，内部采用TALEMA进口变压器进行供电。





•


•


•


•



  设计细节：

  1，贯彻电为声之母的设计理念，重视电源电路的设计，采用高性能、低噪音和具有快速响应的LDO作为主电源。整板采用了多路的独立LDO供电，其中时钟部分甚至采用了ADI的超低噪声LDO，为保证输出的性能打下了坚实基础。

  2，PCB主板采用4层电路板设计，确保拥有完整的地平面和电源层，采用高速数字设计方法，确保整板的信号完整性和电源完整性。对时钟信号进行特别处理，采用包地设计和精确的阻抗控制，从而保证了时钟的信号质量和提高其抗干扰能力。输入输出信号均遵循标准设计，特别是USB高速信号采用了90欧姆差分阻抗控制。



  系统兼容性：
  1,Windows 7,Windows 8，Windows 10; 32/64 bit，需要安装专用驱动
  2,Native MacOS 10.6 and later，使用系统自带驱动
  3,Native Linux with UAC2 compliant kernel，使用系统自带驱动，（在Ubuntu和Daphile系统上面测试过，基于INTEL X86平台）
  4,Android OS 4.2及以上，需要设备支持OTG功能，一般来说，安卓9.0以上的系统是默认支持的，9.0以下的建议配合专门的播放器使用。


  I2S接口采用HDMI插座输出：

  1.电平为3.3V 的LVDS差分信号；

  2.DSD ON 信号，5V电源（小电流），MUTE信号内部CPLD已经处理了，将不需要输出MUTE信号；

  3.DSD ON 信号可以自行定义，DSD ON这个信号可以任意输出到插座的PIN13，14，15，16引脚。



  灵活的I2S和时钟输出配置：

  1.开关1-4对应配置HDMI插座的PIN13-16脚。拔到ON的位置，就表示HDMI PIN有DSD_ON 的功能。

  2.开关5和6是配置时钟输出的模式：
    开关5在OFF的时候时钟输出MCLK，ON的时候时钟输出WCK；
    开关6配置MCLK的频率，OFF的时候是22.5792M/24.576M，ON的时候是45.1584M/49.152M；
    开关6的配置，对CLK OUT,RJ45-I2S,HDMI-I2S均有效。

  3.开关7可以单独设置I2S信号中DSD模式下的左右声道。

  4.开关8可以设置I2S信号中，BCLK的线序；OFF的时候，PIN4为BCLK+，PIN6为BCLK-；

  4.开关9可以设置I2S信号中，LRCLK的线序；OFF的时候，PIN7为LRCLK+，PIN9为LRCLK-；

  4.开关10可以设置I2S信号中，DATA的线序；OFF的时候，PIN1为DATA+，PIN3为DATA-；

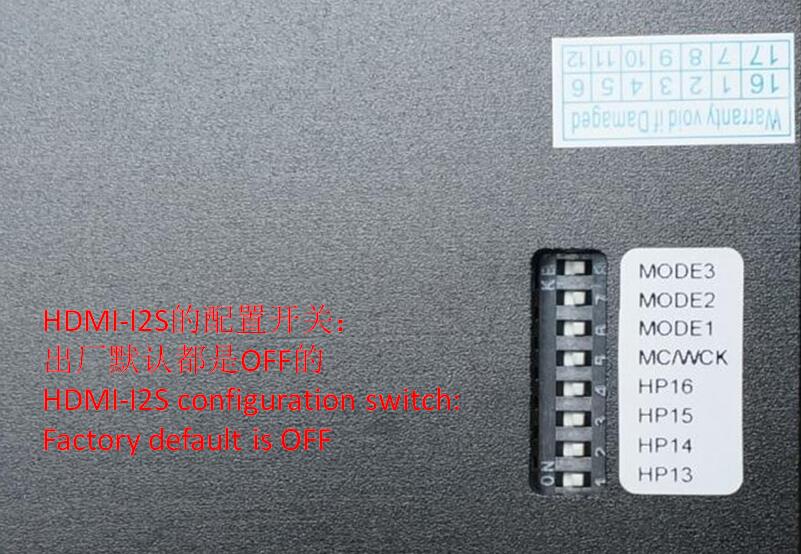

    下面是量产版本的机箱，这个开关在机箱的背面，不需要打开机箱也可以配置。
    出厂默认所有开关都是OFF。

  SU-2可以通过SW开关配置，以适应不同的I2S标准。

  但是据我们所知，全世界每个厂家的HDMI-I2S都是不同的，对于大多数厂家来说，HDMI-I2S是厂家是私有协议。

•

•

•

•

•



  所以，很抱歉，SU-2不可能适应所有的HDMI-I2S机器,所以不接受因为I2S接口不兼容的退货。

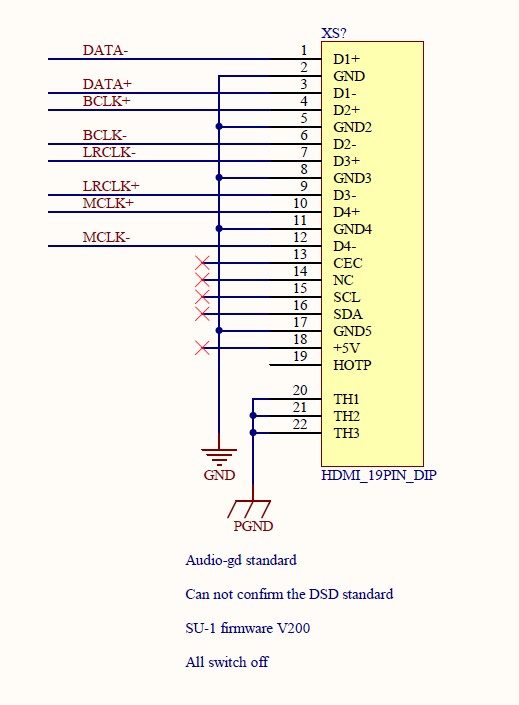

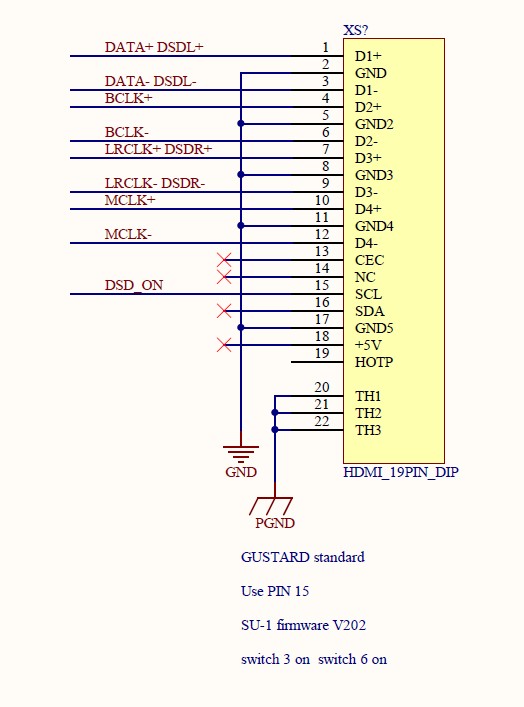

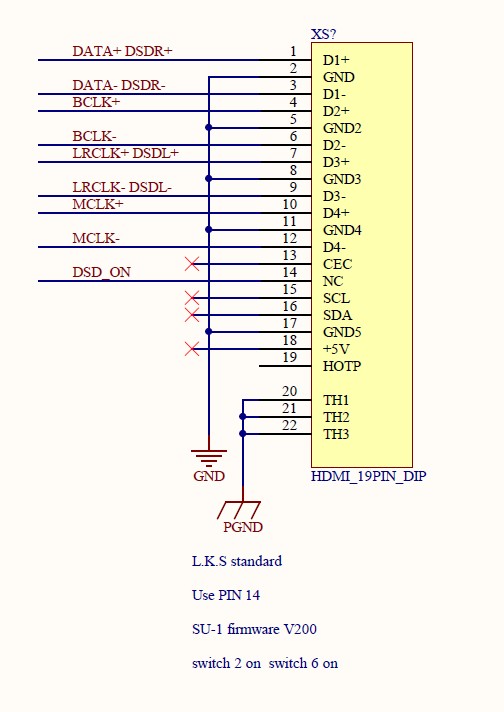

  但是，目前我们可以给出下面几个不同厂家的HDMI-I2S，在下面的这些厂家中，测试过一部分的DAC是没有问题的。

•



  机箱尺寸和包装：

  机箱的长宽高：234MM*170MM*46MM,不包括机脚的高度和机箱后面接插件的突出部分。

  单机重量约：1.8KG。

  纸箱包装的长宽高：350MM*230MM*110MM.

  发货包装重量约：2.3KG

  配件：一条USB线。

  （标准配件是一条USB线和一条电源线）

•





  关于音质对比的说明:

         通常情况下，掌柜是不会说这个产品是什么风格，声音如何如何的好，因为这些评价都是比较个性化的。这些关于声音细节方面的评价，我们留给用户。毕竟每个人的设备不同，听音喜好也不一样，设备到了一定价位，质素都不会差，主要还是在音色上存在一些不同。

          另外，我们不推荐器件之间的越位PK，毕竟价位相差太大，PK就没有意义了。但是我们的产品，在同一个价位的情况下，肯定是有很强的竞争力的，也可以说是高性价比的产品。引用一位牛人说的话：一分钱不一定买得了一分货，但是，一分货，必须得一分钱来买。

  关于音质和音色的说明:

        音质可以解释为重播声音的质量，素质等，通常情况下，可以通过音频测试设备反应出个大概。我们推出的产品都是经过仪器测试过的，这一点大可以放心，如果产品有质量问题，是可以申请退换货的。如果是人为的损坏和修改（包括修改产品，焊接，刮伤等等情况），就不在退换货的范围内。但是仍然可以享受到我们的质保和维修的服务。



           音响的音色各有不同，每个人的喜好也不一样，所以一般情况下，我们是不接受以音色不满意为由退货的。如果需要试听服务的，可以联系一下掌柜。我们也会不定期的推出一些免费或者付费的试听活动，敬请留意。
